KYN18A-12系列鎧裝移開式交流封閉開關柜

【額定頻率】：50HZ 【額定電壓】：10kv

【結構形式】：抽出式

產品價格 ??￥

產品用途

KYN18A-12型戶內交流鎧裝移動開式金屬封閉開關設備（以下簡稱開關柜）。系中置式真空開關柜，真空開關主要選用ZN22B-12真空斷路器，亦可配用ZN12-10真空斷路器及西門子公司的3AF.3AH真空斷路器。本產品符合GB3906-91《3-35kV交流金屬封閉開關設備》DL404-91《戶內交流開關柜訂貨技術條件》及IEC298《交流金屬封閉開關設備和控制設備》等標準。適用于3-10kV交流三相50Hz單母線電力系統中作為接受和分配電能之用?？蓮V泛用于各類型發電廠，變電站及工礦企業中。本產品可靠安裝（不推薦）和不可靠墻安裝。

全國24小時銷售熱線:13263317831

獲取優惠報價 在線咨詢?cè)O(shè)備

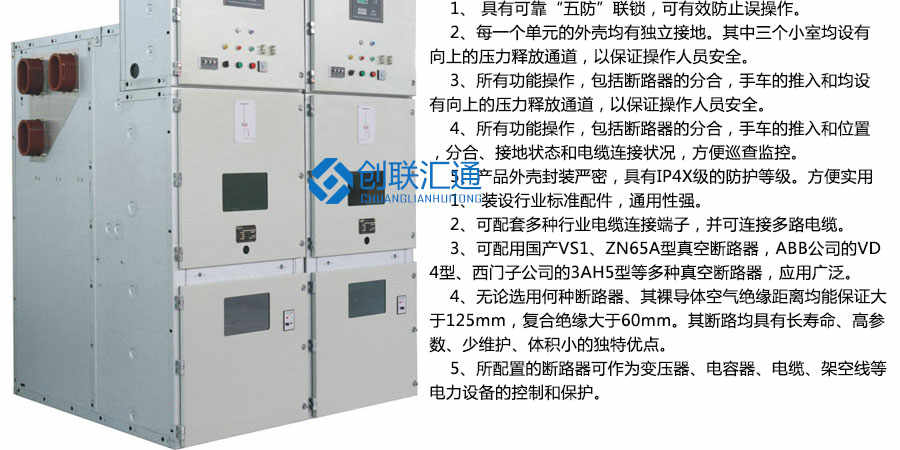

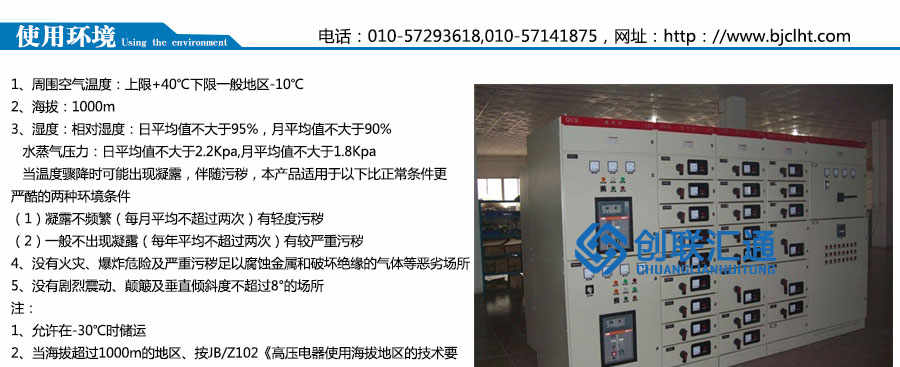

產品圖片

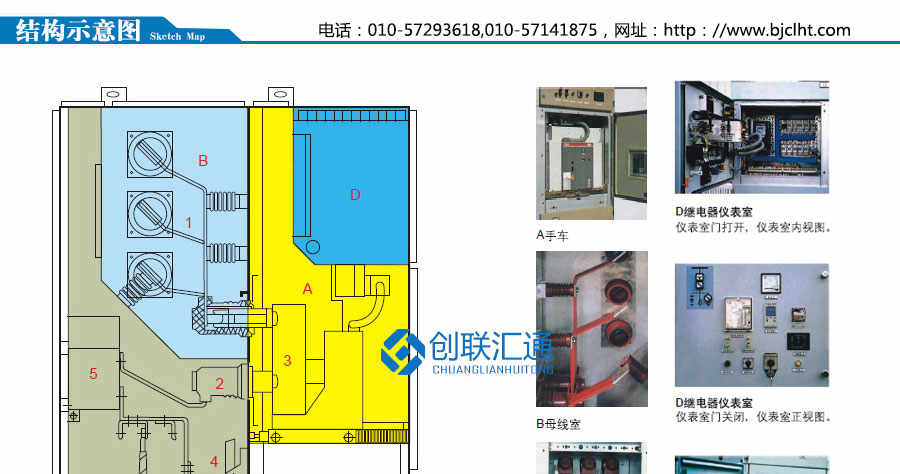

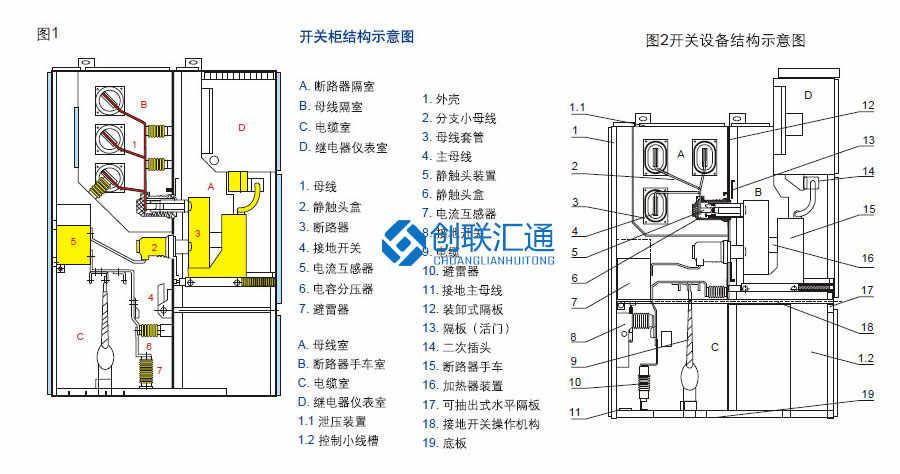

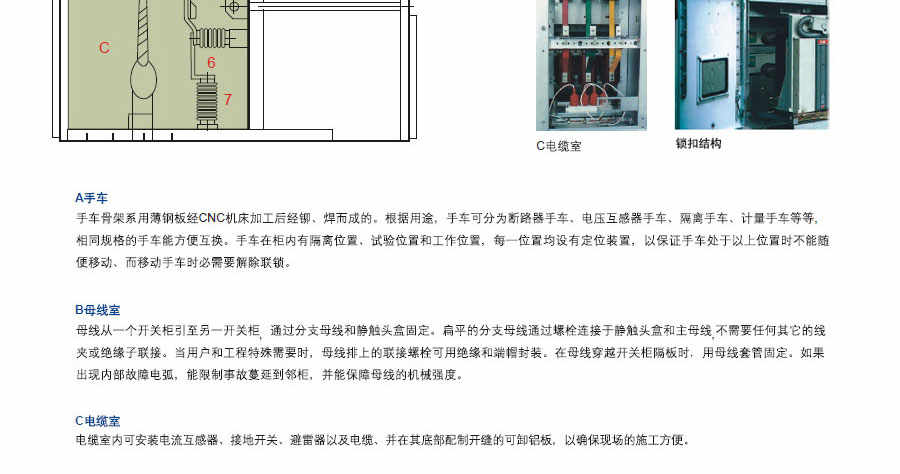

1、開關設備為金屬封鎖箱式構造，柜體框架為型鋼焊接，封板和門為鋼板彎制；柜內分?jǐn)嗦菲魇?、母線室、電纜室、儀表室，室與室之間均采用優質薄鋼板隔開；　　

2、斷路器位于斷路器室的中央，其傳動由桿和操作機構銜接，母線室在柜體的后下部，繼電器室在柜體的前方上部，室內裝置板可裝置各種繼電器；　　

3、所裝配的一次元件包括真空斷路器、電流互感器、熔斷器、隔分開關等均可選用大爬距產品；　　

4、運轉計劃齊全，有單母線及單母線帶旁路母線運轉方式，能完成不連續供電，可滿足全工況運轉的請求；　　

5、該柜采用空氣絕緣，其五防性能齊全，是當今固定式開關柜的首選柜型之一。

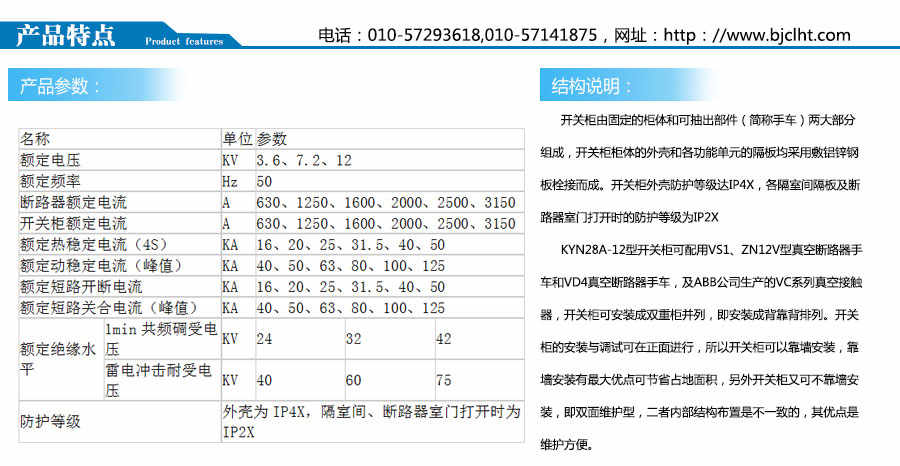

產品參數

項目		單位	參數
額定電壓		kV	12
額定頻率		Hz	50/60
額定絕緣水平	1min工頻耐受電壓	A	42（隔離斷口：48）
	雷電沖擊耐受電壓	A	75（隔離斷口：85）
額定電流		kA	630、1250、1600、2000、2500、3150、4000、5000
			50	63	80	100	130	160
額定短路開斷電流		kA	20	25	31.5	40	50	63
額定短路關合電流		kA	50	63	80	100	130	160
額定短時耐受電流（4S）		kA	50	63	80	100	130	160
防護等級			IP4X
外形尺寸（寬×深×高）	≤1250A		800×1650×2200
	≥1600A	mm	1000×1650×2200
	架空進線		深度為1800

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
